Доильные установки типа «Параллель»

Доильные установки
типа «Параллель»

Установки доильные, предназначенные для доения коров на специальной площадке в станках.

В зависимости от количества одновременно доящихся коров, исходя из потребностей заказчика, установки могут иметь следующее количество доильных станков: 4 (1×4 скотомест); 6 (1×6 скотомест); 8 (1×8 скотомест); 8 (2×4 скотомест); 10 (1×10 скотомест); 12 (2×6 скотомест); 16 (2×8 скотомест); 18 (2×9 скотомест); 20 (2×10 скотомест); 24 (2×12 скотомест); 28 (2×14 скотомест); 32 (2×16 скотомест); 36 (2×18 скотомест); 40 (2×20 скотомест); 48 (2×24 скотомест); 60 (2×30 скотомест).

Установки изготавливают двух вариантов исполнения:

  • без одновременного (быстрого) выхода коров из доильных станков;
  • с одновременным (быстрым) выходом коров из доильных станков.

Установки изготавливают двух типов:

  • «Елочка» с углом расположения доильных станков относительно технологической ямы 30 °;
  • «Параллель» с углом расположения доильных станков относительно технологической ямы 90 °.

Установки доильные имеют систему компьютерного управления стадом, которая предназначена для автоматизированного оперативного управления стадом крупного рогатого скота на молочных фермах. Это позволяет осуществить сбор и обработку данных по каждой корове, управлять процессами перегруппировки коров и воспроизводства стада и автоматизировать решение следующих задач:

  • отделение животных от стада по заданию оператора;
  • учет, планирование и контроль молочной продуктивности;
  • учет, планирование и контроль отелов, осеменений и проверок на стельность;
  • анализ структуры и физиологического состояния стада;
  • учет поступления и выбытия животных.

Станочное оборудование «Параллель»  выполнено из горячее оцинкованной стали, позиционирование и фиксация животных осуществляется под углом 900 от продольной оси доильной ямы. Размер станка составляет из расчета на одно животное – 75 см. Коровы расположены бок о бок. Перемещение оператора сведены к минимуму, что улучшает  контроль коров во время доения. Подъем передних ограждений станочного оборудования производится с помощью пневмоцилиндров , что позволяет осуществить выход всех животных одновременно с одной стороны доильного зала. Быстрый выход снижает  время смены групп , по сравнению с обычным залом , это приводит к увеличению производительности на 15%.

Система производства вакуума обеспечивает стабильный уровень вакуума в режиме доения 38÷42 кПа и 50 кПа в режиме промывки. Состоит из полимерных труб диаметром 90-110мм, ротационно-лопастного вакуумного насоса с масляной смазкой.

Регулирование вакуума  электронное, с помощью сенсора и частотного преобразователя, изменяющего частоту вращения ротора вакуумного насоса и обеспечивающего экономию электроэнергии.

Поддержание вакуумметрического давления в вакуумных и молочных магистралях доильной установки производится с помощью вакуум-регулятора производительностью 4000 л/мин.

Система трубопроводов в доильном зале: молокопровод выполнен из нержавеющей стали с полированной внутренней поверхностью и минимальным диаметром труб 70 мм. Напорный молокопровод изготовлен из нержавеющей трубы 40 мм. Все соединения муфтовые.

Система приемки молока состоит из молокоприемников объемом 80 л. Молокоприемный узел укомплектован двумя молочными насосами (производительность каждого 10000 л/ч) мощностью 1,1 кВт.

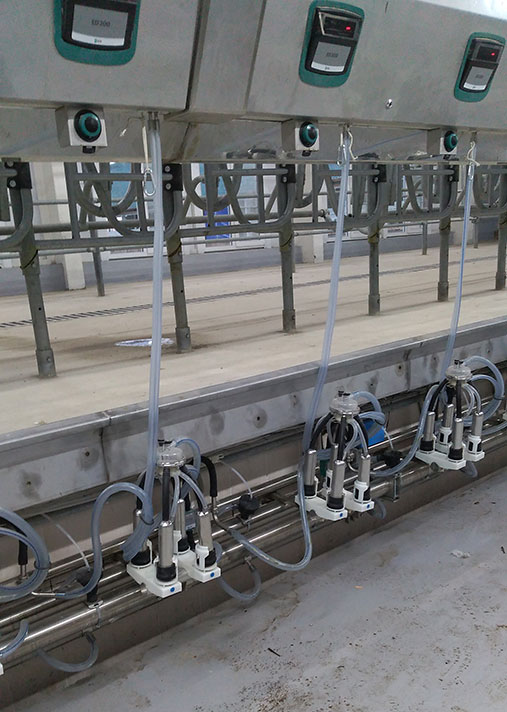

Доильная система  состоит из модуля управления, на дисплее которого отображаются показания удоя, интенсивности потока молока, буквенно-цифровые оповещения о событиях и номер животного на данном доильном месте. Модуль оснащен электромагнитным пульсатором попарного доения с визуальным контролем пульсации и обеспечивает автоматическую стимуляцию вымени. Управление модулем и выбор режимов доения осуществляется одной кнопкой.

Модуль управления оснащен проточным счетчиком молока, который ежесекундно измеряет уровень интенсивности потока молока, не имеет подвижных или съемных частей, полностью герметизирован, имеет встроенный датчик измерения электропроводимости молока (важно при раннем выявлении мастита).

Режим автоматического доения включает:

  • режим основного доения;
  • массаж с частотой пульсации 240 пульс/мин. (в зависимости от интенсивности молокоотдачи);
  • отключение и снятие доильного аппарата с опережающим гашением вакуума под соском в зависимости от интенсивности молокоотдачи (100-1000 мл/мин).

Система промывки – автоматическая. Автомат имеет многоэтапную промывку и возможность точного программирования всех процессов: количества воды, концентрации моющих растворов, температуры нагрева, также времени промывки установки.

Система управления стадом непрерывно контролируют процесс дойки и производит сбор информации в базу данных. Данные затем анализируются и используются,  для создания разнообразных рабочих листов, отчетов и графиков,  обеспечения ежедневного процесса управления стадом, а также для поддержки долгосрочных решений.

Основные функции системы управления стадом:

  • мониторинг и контроль управления дойкой в режиме реального времени;
  • онлайн сообщения в процессе доения;
  • база данных каждой коровы, включая удои, ветеринарное обслуживание, события лактации и пр.;
  • усовершенствованный генератор отчетов и графиков;
  • определение коров в охоте;
  • контроль за состоянием здоровья животных (мониторинг руминации).

Система подмыва вымени  включает в себя  аккумуляционный электроводонагреватель с термоизоляцией, систему трубопроводов и пистолеты-разбрызгиватели.

Оборудование для удаления стоков. Удаление стоков из траншеи доильного зала производится автоматически при помощи погружного насоса поплавкового типа.

Отличительные особенности доильных установок нашего производства.

  1. 1) Датчик молока FFS30-технология свободного потока:
  • малые габариты;
  • минимальная погрешность учета молока;
  • минимальные колебания вакуума ( до 3кПа при молокоотдаче 10л/мин);
  • отсутствие подвижных частей ( не требует обслуживания);
  • немедленное определение сброса доильного аппарата;
  • измерение электропроводности молока (важно для раннего выявления мастита);
  • ежесекундный контроль скорости молокоотдачи с индикацией на дисплее.
  1. 2) Щадящий режим доения для животного.

Использование нижнего расположения транспортного молокопровода, что дает возможность производить доение при вакууме 43+/-1кПа.

Система попарного доения 2+2 считается более приближенной к естественному физиологическому режиму доения  коров.

  1. 3) Контролируемая пульсация.

В зависимости от скорости молокоотдачи в начале доения автоматически включается стимуляция сосков вымени на 30 сек-240 пульсов/мин.

В процессе доения ежесекундно контролируется скорость молокоотдачи и при превышении заданного порога (например, 3л/мин) уменьшается частота пульсации и увеличивается такт сосания при этом такт сжатия остается неизменным.

Контроль скорости молокоотдачи и использование функции пульсации  с регулированием потока  обеспечивает полное выдаивание  животных и предотвращает сухое доение..

  1. 4) Управление доильным модулем осуществляется с помощью одной кнопки, используя комбинацию нажатий, нет необходимости поиска нужной кнопки.
  1. 5) Идентификация животных осуществляется на каждом доильном месте, это обеспечивает более надежную работу доильного зала не зависимо от того, одеты ошейники на всех коров или нет.
  1. 6) Все доильные залы нашего производства комплектуются транспондером идентификации с определением функций движения и звука. Мониторинг половой охоты  и  руминации (жевательной деятельности) животного- качественно новый уровень информации о жизнедеятельности каждого животного в стаде.
  1. 7) Система сообщений и оповещений в доильном зале.

На индикаторе доильного модуля высвечиваются символы оповещений в режиме реального времени (о низком удое, сбросе доильного аппарата, молозиво, антибиотики и т.д.), при этом мигают светодиоды предупреждая о нештатной ситуации.  Дополнительно загорается одна из лампочек светофора на стороне доильного зала, этой информации предостаточно, чтобы доярка или зоотехник приняли правильное решение в нештатной ситуации.

В доильной яме для операторов, зоотехника, или другого обслуживающего персонала устанавливается терминал, который работает в режиме реального времени и показывает всю информацию аналогичную ПК, для оперативного принятия решений (проверить статус животного, отправить на селекцию и т.д.).

Подбор доильной установки по количеству
поголовья дойного стада

Количество обслуживаемых животных Наименование доильной установки
100 УДМ-8Е
150 УДМ-12Е
200 УДМ-16Е
300 УДМ-20Е
400 УДМ-24Е, УДМ-20БП
500 УДМ-28Е, УДМ-24БЕ, УДМ-24БП
600 УДМ-32Е, УДМ-28БЕ, УДМ-28БП
800 УДМ-32БЕ, УДМ-32БП
1000 УДМ-40БП
1200 УДМ-48БП
